Rental device PD-410 verification unit

€38.00 *

Prices plus VAT plus shipping costs

Product advice

Order number: EP1601017
Note: Mietpreis pro Woche.
Manufacturer: ESD-PROTECT

RENTAL DEVICE, PRICE PER WEEK The PD-410 verification unit exists to regularly validate the... more

Close menu

RENTAL DEVICE, PRICE PER WEEK

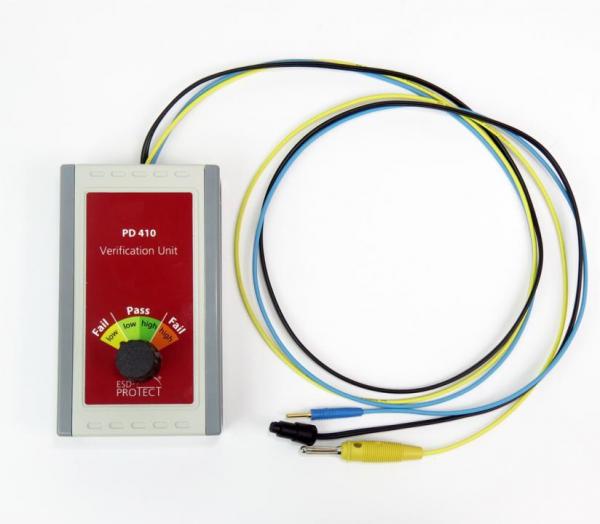

The PD-410 verification unit exists to regularly validate the person grounding tester PD-400 (Article-no. EP0206024).
With this the tolerances and thresholds of the PD-400 can easily and quickly be checked.

Between measurement plug and device connection there are following resistances:

	Fail Low	Pass Low	Pass High	Fail Low
Wirst strap 35 MΩ	680 kΩ	816.0 kΩ	91.8 MΩ	38.2 MΩ
Shoe left 100 MΩ	91 kΩ	109.0 kΩ	91.0 MΩ	109.0 MΩ
Shoe right 100 MΩ	91 kΩ	109.0 kΩ	91.0 MΩ	109.0 MΩ

By turning the knob in the middle you will switch to your desired measurement mode (Fail Low to Fail High), which by then giving contact will test through all three ports (wirst strap, shoe left/right).

Technical specifications

Zwischen dem Prüfstecker und dem Sicherheitsstecker bzw. des Geräteanschlusses befinden sich die folgenden Widerstände:

	Fail Low	Pass Low	Pass High	Fail Low
Handgelenkband 35 MΩ	680 kΩ	816.0 kΩ	91.8 MΩ	38.2 MΩ
Schuhwerk links 100 MΩ	91 kΩ	109.0 kΩ	91.0 MΩ	109.0 MΩ
Schuhwerk rechts 100 MΩ	91 kΩ	109.0 kΩ	91.0 MΩ	109.0 MΩ

Geprüft wird jeder einzelne Modus der 4 Modis, indem der Drehschalter jeweils auf den gewünschten Modus (Fail Low bis Fail High) gedreht wird. Danach wird mit dem Kontaktstift die entsprechende Messung durchgeführt.
