Charged Plate Monitor CPM 8374B Set
Produktinformationen "Charged Plate Monitor CPM 8374B Set"
- Messung der Effektivität von Ionisiergeräten und deren Offset-Spannungen
- Messung der Entladezeit eines vorgewählten Spannungsschwellwertes zu einem niedrigeren Spannungswert (Standard +/- 1200 Volt auf +/- 100V)
- Messung des Spannungspotenzials auf einer integrierten Plattenelektrode (150 x 150 mm) mittels eingebautem Elektrofeldmeter
- Speicherung von Messdaten im CPM
- Abmessung: 15,2 x 15,2 x 15,2 cm (B x H x T)
- Enspricht IEC 61340-4-7

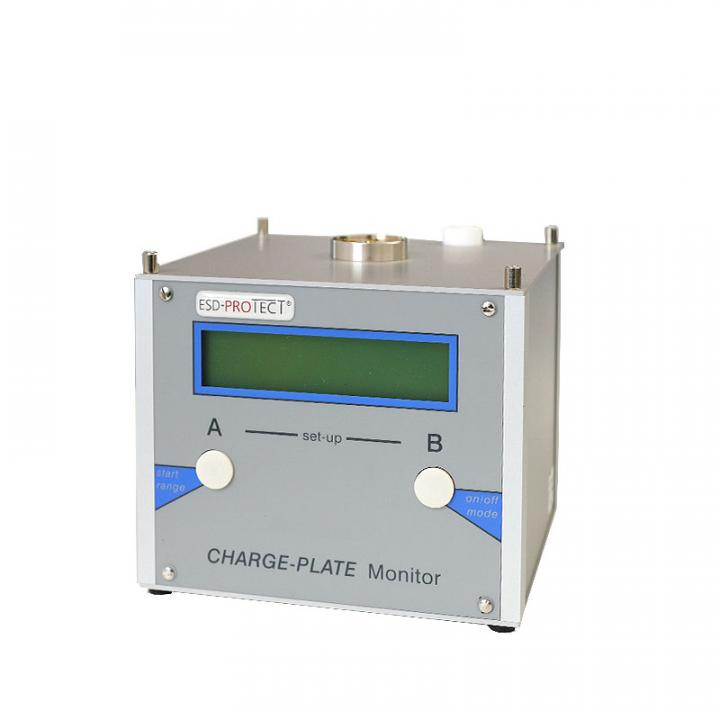

Der Charged Plate - Monitor CPM 8374 misst das Spannungspotential auf seiner integrierten Plattenelektrode. Dabei wird über eine Timerfunktion die Entladezeit, ausgehend von einem vorgewählten Spannungsschwellwert, zu einem niedrigeren Spannungswert bestimmt. Integriert ist eine Hochspannungseinheit und ein Elektrofeldmeter nach dem Feldmühlen-Influenz-Prinzip. Dieses ermöglicht die notwendige, hohe Eingangsimpedanz von 1015 Ω , um elektrostatische Spannungspotentiale und Entladezeiten von Luftionisationsgeräten zu messen.
Das Gerät entspricht der europäischen EN 61340-5-1 und der amerikanischen EOS/ESD S.3.1. Die Hochspannungseinheit ist hochohmig getrennt und damit berührungssicher.
Der CPM 8374 eignet sich aufgrund seiner kompakten Bauweise und durch den Akkubetrieb hervorragend für den mobilen Einsatz in industriellen Bereichen, er kann aber auch durch seinen Netzanschluss stationär betrieben werden. Der CPM 8374 wird über nur 2 Taster bedient, ist menügesteuert und damit sehr bedienerfreundlich. Alle eingestellten Messparameter werden zur besseren Orientierung in dem zweizeiligen LCD - Display angezeigt. Die gemessenen pos. und neg. Entladezeiten sowie die Offsetspannung werden im internen, nicht flüchtigen EEPROM-Speicher abgelegt, und können später über die serielle RS 232 Schnittstelle ausgelesen werden.
| Abmessungen | 152 mm x 152 mm x 152 mm (L x B x H) |
| Gewicht | 990 g |
| Anzeige | Alphanumerisches Display 2 Zeilen x 16 Zeichen (100mm x 24mm) |
| PC - Schnittstelle | Serielle Schnittstelle zum Steuern der Gerätefunktionen und zur Messwertausgabe (9-pol. SUB D - Buchse) |
| Stromversorgung | Intern mit Akkublock 7,2 V / 1300 mAh (permanent überwacht) Betriebszeit ca. 4 Std. Dauerbetrieb bei vollem Akku, extern mit Netzteil 12 V DC / 750 mA |
| Ladezeit | Max. 14 h |
| Stromaufnahme | Ca. 150 mA im Akkubetrieb / ca. 600 mA im Netzbetrieb |
| Autom. Abschaltung | Wenn kein Taster betätigt wurde, ca. 5 Min. nach Messende |
Lieferumfang
- Charged Plate Monitor CPM 8374B
- Bereitschaftskoffer aus leitfähigem Kunststoff mit antistatischer Schaumstoffeinlage
- Steckernetzteil 230V~ / 50Hz - 12V DC / 750mA
- Erdungskabel mit Abgreifklemme
- Bedienungsanleitung
- 3 Abstandshalter für die horizontale Messung
- teflonisierte Messleitung mit Büschelstecker
- serielles PC-Kabel
- KL_ReadOut-Software
- Kalibrationszeugnis
Auch als PRORENT Mietgerät erhältlich.
