Ionisiergeräte – kurz erklärt

Wo kommen Ionisatoren zum Einsatz?

Ionisatoren werden in vielen Fertigungsprozessen eingesetzt, um elektrostatische Aufladungen gezielt zu neutralisieren und Störungen im Produktionsablauf zu vermeiden. Besonders wichtig sind sie in der Halbleiterindustrie, wo selbst kleinste Entladungen empfindliche Bauteile beschädigen können. Auch in der Verpackungsindustrie verhindern sie das unerwünschte Aneinanderhaften von Kunststofffolien. In Montage- und Reinraumprozessen sorgen Ionisatoren zudem dafür, dass Staub und Partikel nicht an Werkstücken haften bleiben – für saubere Abläufe und gleichbleibend hohe Qualität.

Mehr zum Thema erfahren Sie in unserem kostenlosen Webinar zur Ionisation im Juni – jetzt anmelden und praxisnahe Einblicke sichern! Weitere Webinare zu anderen Themen finden Sie hier.

Wie funktioniert ein Ionisator?

Ein Ionisator erzeugt durch Hochspannung an Emitterspitzen eine Corona-Entladung, bei der Luftmoleküle in positive und negative Ionen aufgespalten werden. Diese Ionen werden – je nach Gerätebauform durch Gebläse, Druckluft oder passive Diffusion – gezielt zur aufgeladenen Oberfläche transportiert. Dort neutralisieren sie die vorhandene elektrostatische Ladung, indem Ionen entgegengesetzter Polarität die Ladungsträger auf der Oberfläche ausgleichen. Das Ergebnis ist eine weitgehend ladungsfreie Oberfläche, die keine elektrostatischen Entladungen mehr verursachen kann. Die Qualität eines Ionisators wird anhand zweier Kennwerte bewertet: der Offset-Spannung (Balance) und der Entladungszeit (Decay Time) – beide messbar mit einem Charged Plate Monitor gemäß ANSI/ESD SP3.3.

Ionisatoren – Bauformen und Einsatzbereiche

Ionisatoren sind in verschiedenen Bauformen erhältlich, die auf unterschiedliche Arbeitsplatz- und Prozessanforderungen ausgelegt sind:

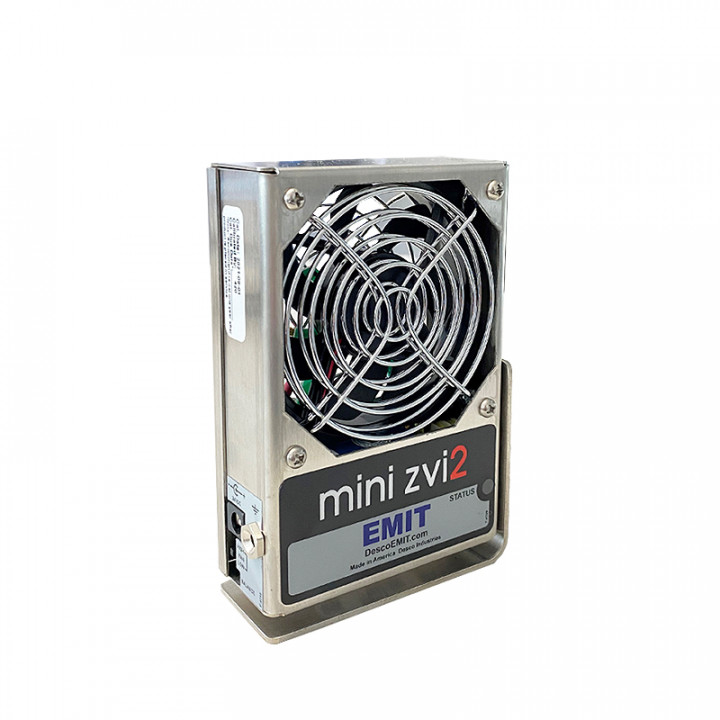

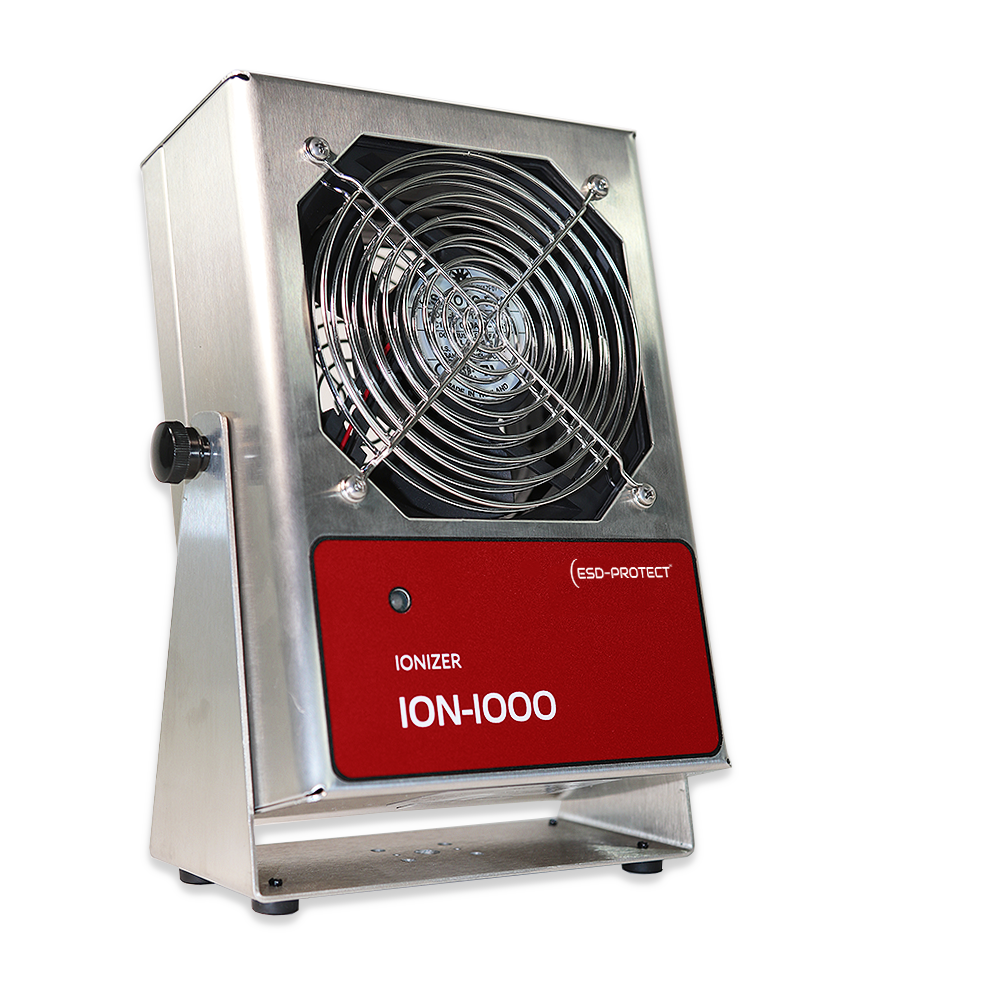

• Tischgeräte (Gebläseionisatoren) – Kompakte Ionisatoren für den direkten Einsatz am ESD-Arbeitsplatz. Verteilen ionisierte Luft gleichmäßig über die Arbeitsfläche.

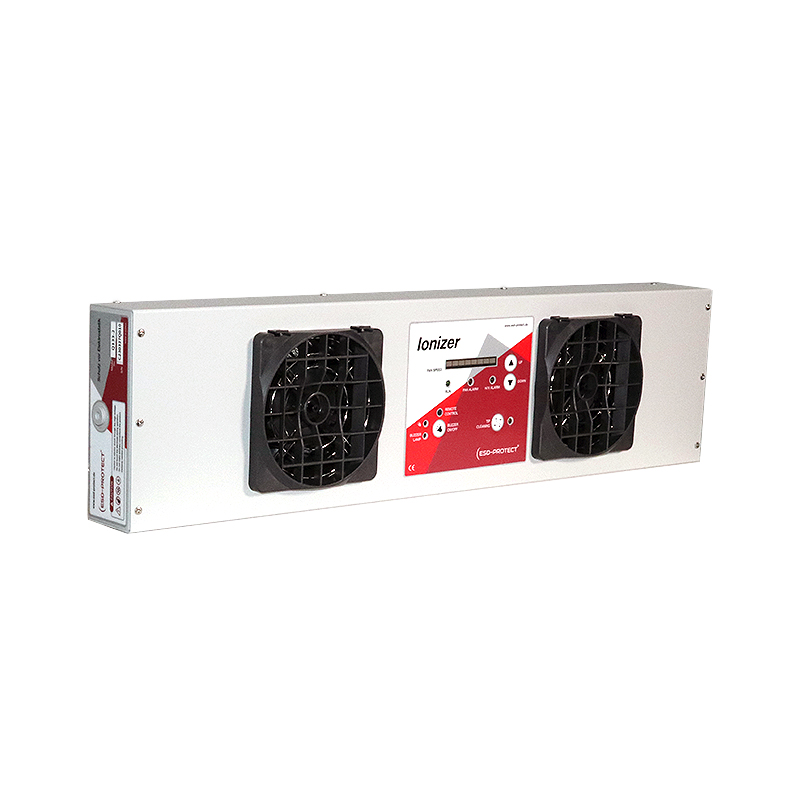

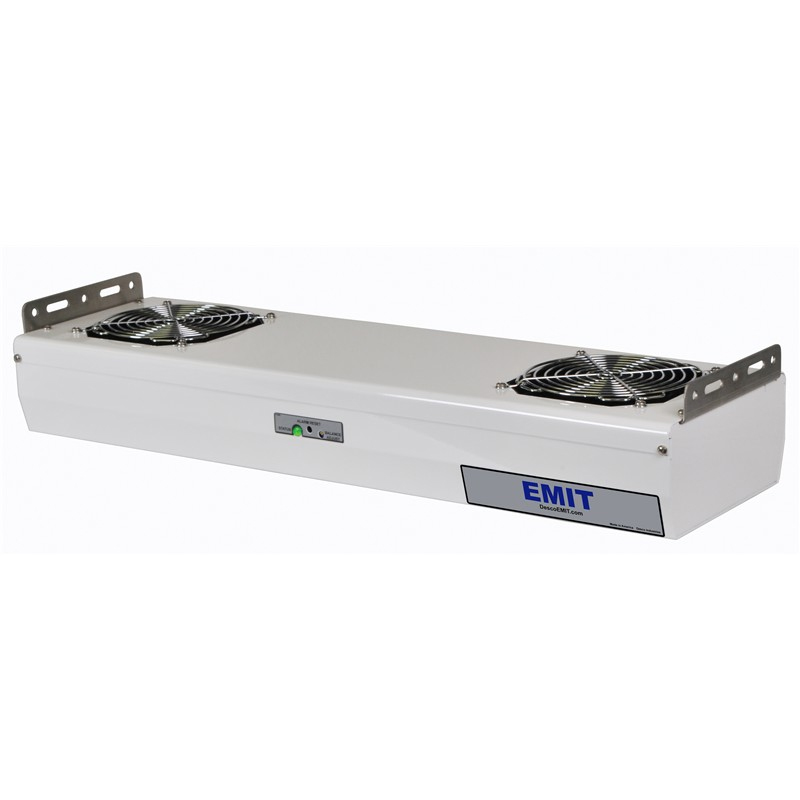

• Overhead-Ionisatoren – Zur Deckenmontage über Fertigungslinien oder Arbeitsbereichen. Geeignet für die flächendeckende Neutralisation größerer Zonen.

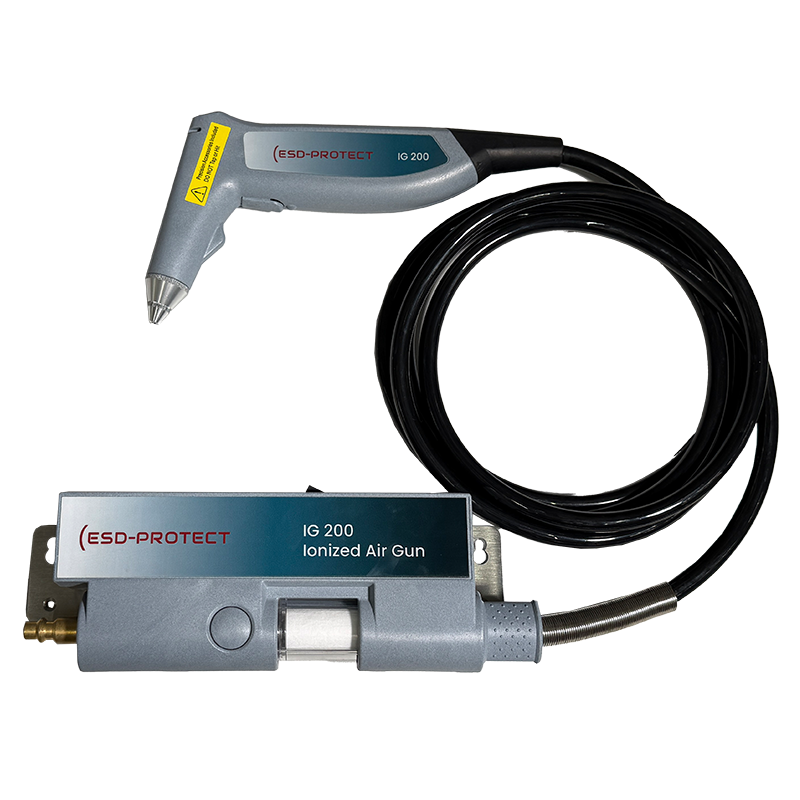

• Druckluft-Ionisatoren – Kombinieren Ionisation mit gezieltem Druckluftstoß. Ideal für die Reinigung und Entladung von Bauteilen, Oberflächen und schwer zugänglichen Bereichen.

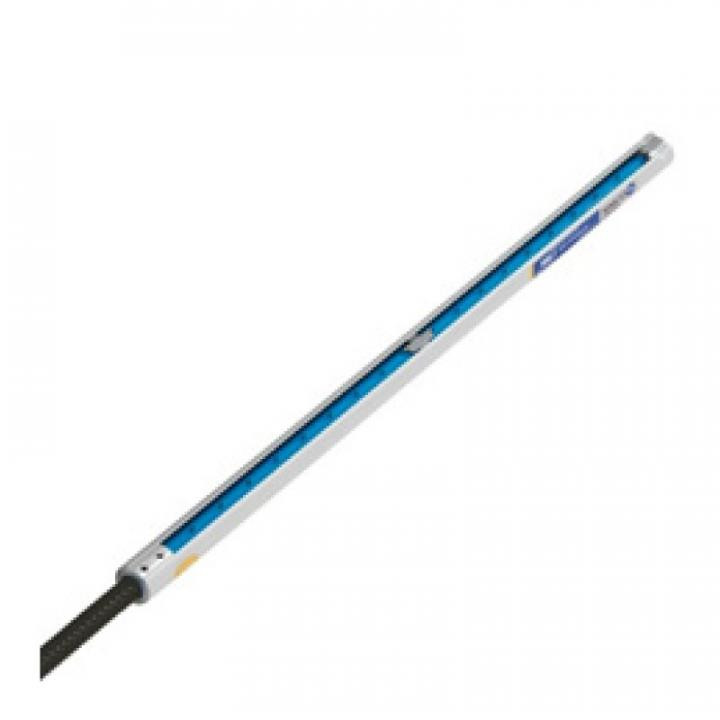

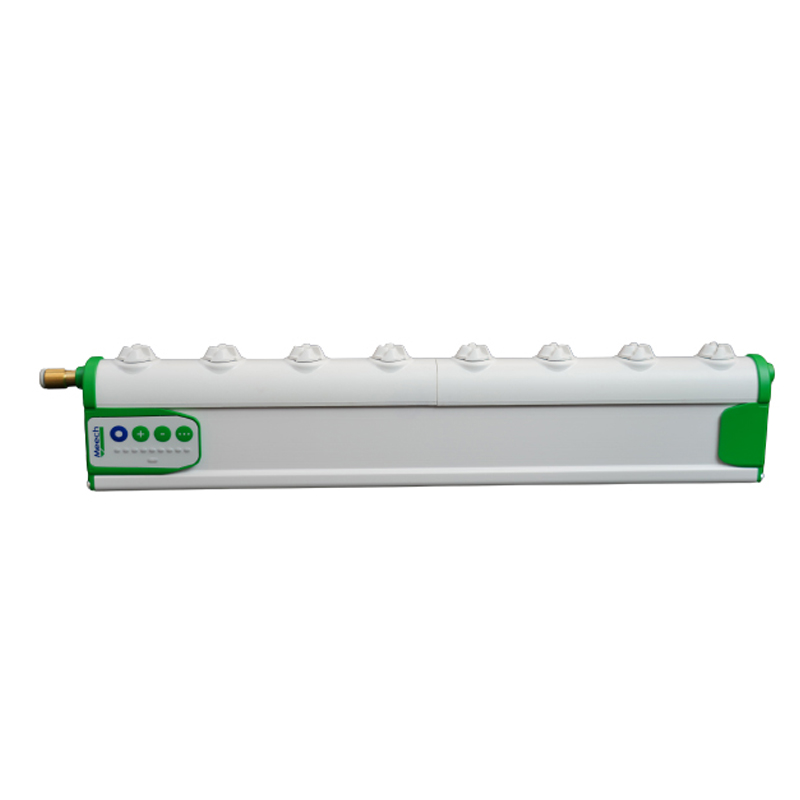

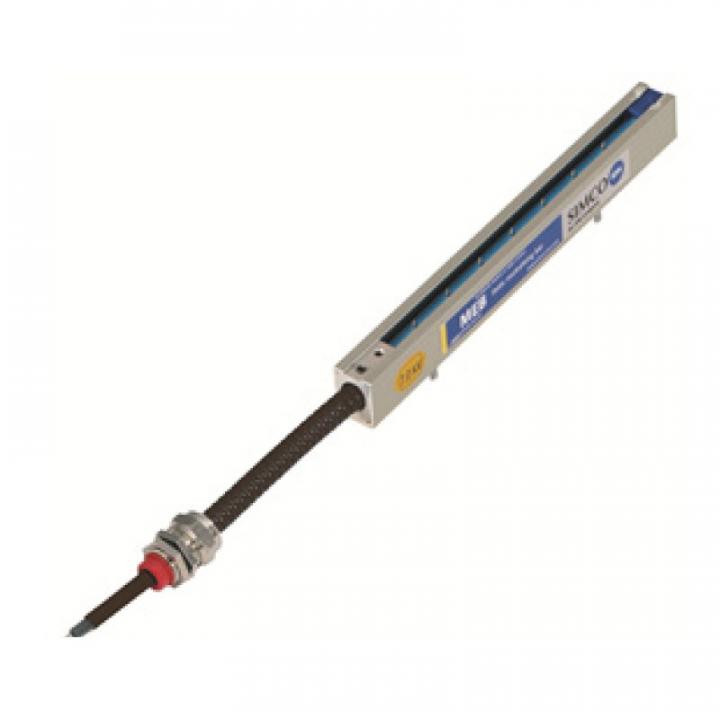

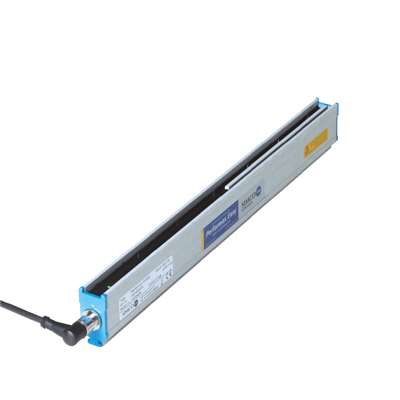

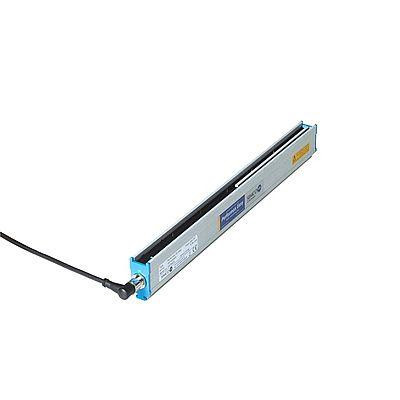

• Ionisierstäbe – Stationäre Leisten zur Integration in Fertigungslinien, Transportbänder oder Beschichtungsanlagen. Neutralisieren Ladungen auf vorbeigeführten Materialien.

Wartung und Prüfung von Ionisatoren

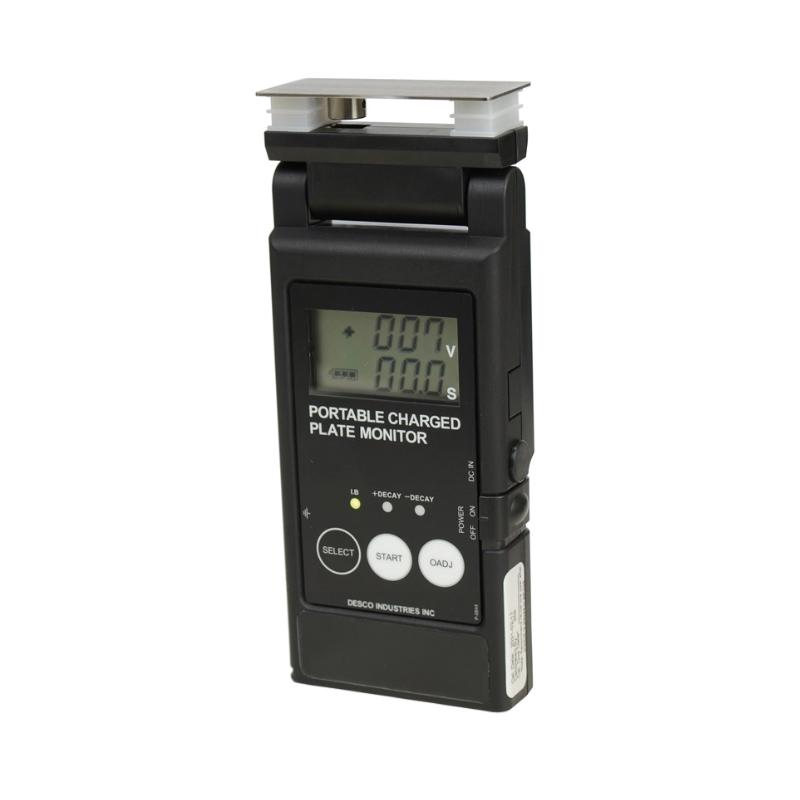

Ionisatoren unterliegen einem natürlichen Verschleiß der Emitterspitzen, der die Ionisationsleistung mit der Zeit beeinträchtigt. Verschmutzte oder abgenutzte Emitternadeln führen zu einer ungleichmäßigen Ionenverteilung und erhöhter Offset-Spannung. Gemäß DIN EN 61340-5-1 und ANSI/ESD S20.20 müssen Ionisatoren in regelmäßigen Abständen geprüft und gewartet werden. Die Prüfung erfolgt mit einem Charged Plate Monitor (CPM), der Offset-Spannung und Entladungszeit dokumentiert. ESD-PROTECT bietet sowohl geeignete Prüfgeräte als auch Ersatz-Emitterspitzen und Zubehör für die gängigen Ionisatoren im Sortiment.
