TeraResist 8000 Widerstandsmesser

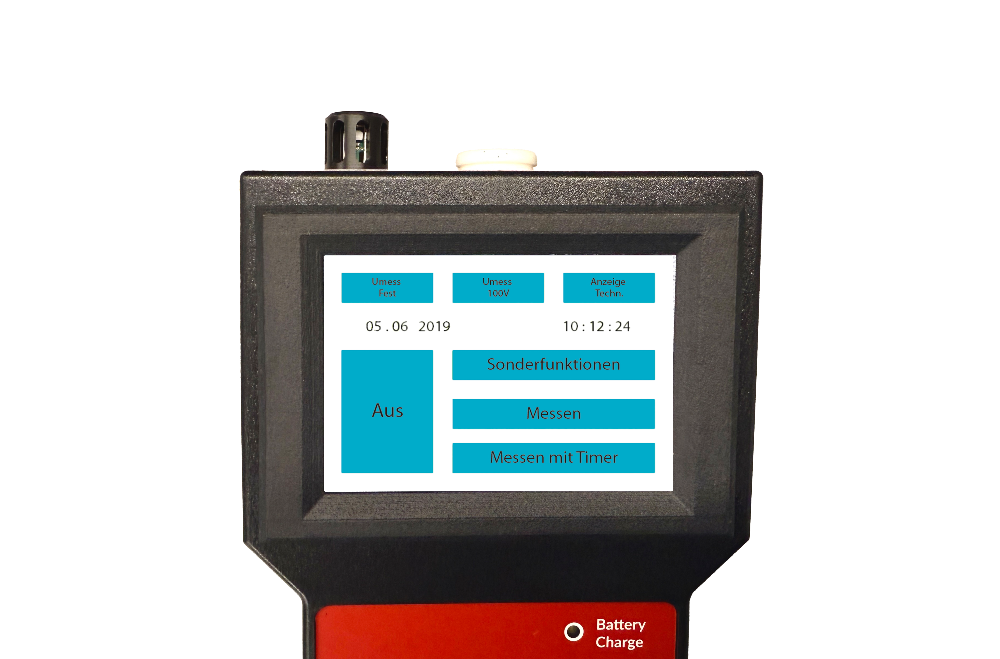

Das TERA-RESIST 8000 ME ist ein Hoch-Ohmmeter zur Oberflächenwiderstandsmessung. Die Bedienung erfolgt über ein farbiges Touch-Display. Das Hoch-Ohmmeter bietet vier feste Messpannungen: 10 V, 100 V, 500 V und 1000 V.

Die Auto-Messspannungsfunktion schaltet die Messspannung automatisch um.

Die Timer-Funktion lässt Sie über einen definierten Zeitraum messen.

Ein interner Speicher behält sämtliche Messwerte, welche Sie über die USB-Schnittstelle per Datenexport an den PC senden können.

Die mitgelieferte Software importiert und visualisiert Ihre Messwerte.

• Bedienung über farbiges Touch-Screen Display
• 4 feste Messspannungen:
•           10 V, für Messungen von 1 KΩ bis 200 GΩ
•         100 V, für Messungen von 100 KΩ bis 2 TΩ
•         500 V, für Messungen von 500 KΩ bis 5 TΩ
•       1.000 V, für Messungen von 1 MΩ bis 10 TΩ


• Messung Temperatur und Luftfeuchte
• Auto Messspannung (automatisches Umschalten der Messspannung)
• Timer Funktion (Messungen über definierbaren Zeitraum)
• Break-Down Widerstandsmessung mit grafischer Anzeige
• Interner Speicher für die Messwerte mit zusätzlicher Übergabe der Temperatur, Luftfeuchte, Datum und Uhrzeit
• USB Schnittstelle für Datenexport und PC-Anzeige (über mitgelieferte Software)

Lieferumfang:

• Tera-Ohmmeter TeraResist 8000
• Steckernetzgerät 230V~ / 50Hz - 9V DC / 300mA
• 4 x AA Mignon NiMH - Akku
• Teflonisolierte Messleitung (gelb) 1m, Schutzstecker auf Schutzstecker (4 mm)
• Teflonisolierte Messleitung (rot) 3m, Schutzstecker auf Schutzstecker (4 mm)
• USB-Kabel
• PC-Software KL_ReadOut auf USB-Stick
• Bedienungsanleitung
• Kalibrierzeugnis
• Stabiler ALU-Koffer

TeraResist 8000 – Präzise Widerstandsmessung für normkonforme EPA-Prüfprozesse

Der TeraResist 8000 ist ein professionelles Hoch-Ohmmeter für die präzise Messung von Oberflächen-, Durchgangs- und Volumenwiderständen in EPA-Bereichen. Mit vier wählbaren Messspannungen von 10 V bis 1.000 V und einem Messbereich von 1 kΩ bis 10 TΩ deckt er das gesamte Spektrum der relevanten Widerstandsmessungen gemäß DIN EN 61340-5-1 und ANSI/ESD S20.20 ab. Die Auto-Messspannungsfunktion wählt dabei automatisch die optimale Messspannung für den jeweiligen Messbereich – für schnelle, reproduzierbare Ergebnisse ohne manuelle Umstellung.

Einsatzbereiche in der ESD-Messtechnik

Der TeraResist 8000 eignet sich für folgende Messaufgaben in EPA-Bereichen:

• ESD-Tischmatten und Bodenbeläge – Messung des Oberflächenwiderstands und Ableitwiderstands gemäß DIN EN 61340-5-1.
• ESD-Verpackungen – Prüfung von Ableitbeuteln, Transportboxen und Schützverpackungen auf normkonforme Widerstandswerte.
• ESD-Schuhwerk – Messung des Ableitwiderstands von ESD-Schuhen und Fersenbändern.
• ESD-Kleidung – Messung des Oberflächenwiderstands von ESD-Arbeitsjacken und -T-Shirts.
• ESD-Arbeitsmittel und Werkzeuge – Prüfung von Tischmatten, Ablageboxen, Werkzeugen und weiteren EPA-relevanten Materialien.
• Break-Down Widerstandsmessung – Grafische Darstellung des Widerstandsverlaufs unter steigender Spannung für die Materialcharakterisierung.

Dokumentation und Datenmanagement

Der interne Speicher des TeraResist 8000 erfasst alle Messwerte zusammen mit Temperatur, Luftfeuchte, Datum und Uhrzeit – eine zentrale Anforderung für die revisionssichere Dokumentation von EPA-Prüfprozessen. Per USB-Schnittstelle werden die gespeicherten Messdaten an den PC übertragen und mit der mitgelieferten Software KL_ReadOut importiert, visualisiert und ausgewertet. Für eine vollständig digitale und normkonforme Prüfmittelverwaltung empfiehlt sich die Kombination mit der Inventix® ESD-Inventarsoftware von ESD-PROTECT – für zentrale Verwaltung von Kalibrierstatus, Prüfzyklen und Messdaten aller EPA-relevanten Messgeräte.
